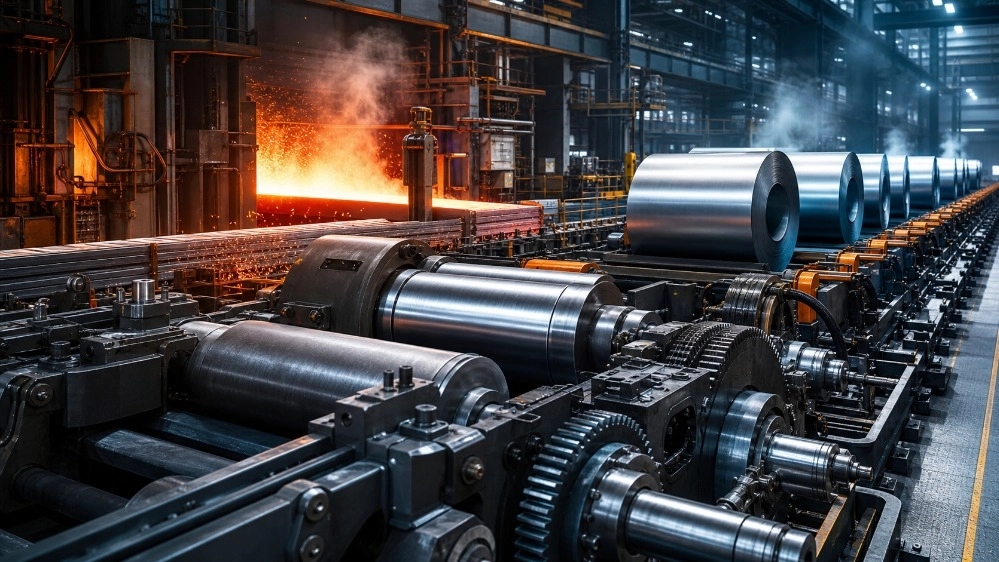

شکلدهی فلزات و تولید مقاطع فولادی از ارکان اصلی توسعه صنعتی در هر کشوری به شمار میرود. در میان روشهای مختلف شکلدهی، فرآیند نورد گرم به دلیل راندمان بالا، کاهش نیروی مورد نیاز برای تغییر شکل و بهبود خواص مکانیکی فلزات، جایگاه ویژهای در صنایع سنگین دارد. طراحی و ساخت انواع دستگاه نورد گرم صنعتی با بالاترین استاندارد، نیازمند دانش فنی عمیق، محاسبات دقیق مهندسی و دسترسی به فناوریهای روز ماشینسازی است. در این میان، صنایع فولاد امیرحسین به عنوان یکی از مجموعههای پیشگام در تهران، توانسته است با تکیه بر دانش متخصصان خود و بهرهگیری از استانداردهای بینالمللی، گامهای بزرگی در جهت بومیسازی و ارتقای کیفیت ساخت ماشینآلات نورد گرم بردارد.
در این مقاله تخصصی، به بررسی دقیق اصول طراحی، مراحل ساخت، تجهیزات مورد نیاز و استانداردهای حاکم بر تولید دستگاههای نورد گرم صنعتی میپردازیم تا متقاضیان و فعالان حوزه متالورژی با دیدی بازتر نسبت به تجهیز خطوط تولید خود اقدام کنند.
بخش اول: فرآیند نورد گرم صنعتی چیست؟
نورد گرم (Hot Rolling) یک فرآیند فلزکاری است که در آن شمشها یا اسلبهای فلزی در دمایی بالاتر از دمای تبلور مجدد (معمولاً بالای ۱۰۰۰ درجه سانتیگراد برای فولاد) از میان یک یا چند جفت غلتک عبور میکنند. هدف از این فرآیند، کاهش ضخامت، یکنواختسازی مقطع و دستیابی به اشکال هندسی مورد نظر مانند ورق، میلگرد، تیرآهن و نبشی است.
تغییرات ساختاری در نورد گرم
وقتی فلز در دمای بالا تحت فشار غلتکها قرار میگیرد، دندانهها و ساختار کریستالی خشن آن شکسته شده و به ساختاری دانهریز و همگن تبدیل میشود. این تغییرات ساختاری موجب بهبود خواص مکانیکی از جمله افزایش چقرمگی و انعطافپذیری فلز میشود. به همین دلیل، طراحی و ساخت انواع دستگاه نورد گرم صنعتی با بالاترین استاندارد به طور مستقیم بر کیفیت محصول نهایی صنایع پاییندستی تأثیرگذار است.
مزایای فرآیند نورد گرم صنعتی
- کاهش نیروی شکلدهی: در دمای بالا، مقاومت تسلیم فلز به شدت کاهش مییابد و شکلدهی با انرژی کمتری انجام میشود.
- حذف تخلخلها: فشارهای سنگین غلتکها در دمای بالا، حبابهای گازی و تخلخلهای داخلی شمش را از بین میبرد.
- تولید انبوه مقاطع طویل: این روش بهترین گزینه برای تولید ورقهای ضخیم، ریلهای راهآهن و تیرآهنهای سنگین است.
بخش دوم: اهمیت طراحی مهندسی در ساخت ماشینآلات نورد گرم
طراحی و ساخت انواع دستگاه نورد گرم صنعتی با بالاترین استاندارد بدون محاسبات دقیق مکانیکی، متالورژیکی و شبیهسازیهای کامپیوتری امکانپذیر نیست. هر دستگاه باید متناسب با نوع شمش ورودی، آلیاژ مورد نظر و تیراژ تولید طراحی شود. متخصصان مهندسی در صنایع فولاد امیرحسین فرآیند طراحی را در چند فاز کلیدی پیش میبرند.
۱. تحلیل تنش و شبیهسازی المان محدود (FEA)
بدنه و قفسههای نورد تحت نیروهای بسیار شدید کششی و خمشی قرار دارند. استفاده از نرمافزارهای شبیهسازی پیشرفته به طراحان کمک میکند تا نقاط تمرکز تنش را شناسایی کرده و ضخامت ورقها و ساختار بدنه را بهینهسازی کنند. این تحلیلها از بروز شکستهای ناگهانی در حین کارکرد دستگاه جلوگیری مینمایند.
۲. محاسبات حرارتی و خنککاری
از آنجا که شمشهای ورودی دمای بسیار بالایی دارند، غلتکها و یاتاقانها در معرض انتقال حرارت شدید قرار میگیرند. سیستم خنککاری باید به گونهای طراحی شود که دمای کارکرد تجهیزات را در محدوده مجاز نگه دارد و از دفرمگی حرارتی غلتکها جلوگیری کند. طراحی کانالهای آب داخلی در غلتکها و نازلهای پاشش خارجی از بخشهای حساس این فاز است.
۳. طراحی هیدرولیک و سیستمهای محرک
سیستمهای هیدرولیک وظیفه تنظیم فاصله غلتکها (Gap Control) و اعمال نیروی اولیه را بر عهده دارند. این سیستمها باید از دقت بالایی برخوردار باشند تا ضخامت خروجی ورق یا مقطع با تلرانس بسیار پایینی تولید شود. موتورها و گیربکسهای صنعتی انتقال قدرت نیز باید توان تحمل گشتاورهای ناگهانی ناشی از ورود شمش به خط نورد را داشته باشند.
بخش سوم: اجزای اصلی تشکیلدهنده دستگاه نورد گرم
یک خط نورد گرم صنعتی از مجموعهای از ماشینآلات پیچیده تشکیل شده است که هماهنگ با یکدیگر کار میکنند. در ادامه به معرفی مهمترین اجزای این دستگاهها میپردازیم:
قفسه نورد (Roll Stand)
قفسه، ساختار اصلی و نگهدارنده غلتکها، یاتاقانها و سیستمهای تنظیمی است. این بخش معمولاً از فولادهای ریختهگریشده سنگین یا ساختارهای جوشکاریشده با ضخامت بالا ساخته میشود تا لرزشها و نیروهای جانبی را مهار کند. قفسهها بر اساس تعداد غلتکها به انواع دوغلتکی (Two-High)، سهغلتکی (Three-High) و چهارغلتکی (Four-High) تقسیم میشوند.
غلتکهای نورد (Rolls)
غلتکها قلب تپنده خط نورد هستند و به طور مستقیم با فلز داغ در تماس میباشند. جنس غلتکها معمولاً از چدنهای آلیاژی نشکن، فولادهای فورجشده یا کاربیدهای سخت انتخاب میشود تا در برابر سایش حرارتی و خستگی مکانیکی مقاومت بالایی داشته باشند. صنایع فولاد امیرحسین در ساخت ماشینآلات خود از غلتکهای سختکاریشده با پوششهای مقاوم به سایش استفاده میکند.
سیستم چوک و یاتاقانبندی (Chocks and Bearings)
چوکها محفظههایی هستند که یاتاقانهای غلتک را در خود جای میدهند. یاتاقانهای خطوط نورد به دلیل تحمل بارهای شعاعی و محوری سنگین در دمای بالا، نیاز به سیستم روانکاری مداوم (گریسکاری یا روغنکاری تحت فشار) دارند. طراحی نادرست این بخش میتواند منجر به قفل شدن غلتک و توقف کل خط تولید شود.
میزهای غلتکی و هدایتکنندهها (Roller Tables & Guides)
برای هدایت صحیح شمش به دهانه غلتکها و انتقال محصول خروجی به مراحل بعدی، از میزهای غلتکی موتوردار استفاده میشود. راهنماها (Guides) نیز وظیفه دارند فلز را دقیقا در مرکز مسیر نورد نگه دارند تا از کج شدن یا انحراف مقاطع جلوگیری شود.
بخش چهارم: مراحل ساخت و مونتاژ دستگاه نورد گرم صنعتی
پس از اتمام مراحل طراحی کامپیوتری و تأیید نقشههای اجرایی، فرآیند ساخت آغاز میشود. مراحل ساخت در کارگاههای تخصصی صنایع فولاد امیرحسین با دقت بالایی اجرا میگردد:
۱. تامین متریال و ورقهای آلیاژی
استفاده از متریال باکیفیت و دارای گواهینامه معتبر، اولین قدم در ساخت است. ورقهای فولادی ضخیم (مانند ST52) و لولههای بدون درز صنعتی از مواد اولیه اصلی بدنه دستگاه نورد به شمار میروند.
۲. ماشینکاری قطعات با دستگاههای CNC
دقت ابعادی در ساخت ماشینآلات نورد حرف اول را میزند. محل استقرار چوکها در داخل قفسه و شفت غلتکها باید با تلرانسهای بسیار دقیق (در حد میکرون) ماشینکاری شوند. استفاده از دستگاههای بورینگ و فرز CNC بزرگ در این مرحله الزامی است.
۳. عملیات حرارتی و تنشزدایی
بدنههای جوشکاریشده به دلیل حرارت ناشی از جوش دچار تنشهای پسماند میشوند. برای جلوگیری از تاب برداشتن بدنه در آینده، کل ساختار قفسه تحت عملیات حرارتی تنشزدایی قرار میگیرد. همچنین شفتها و غلتکها نیز فرآیندهای سختکاری القایی یا آنیلینگ را طی میکنند.
۴. مونتاژ و همراستاسازی (Alignment)
در مرحله مونتاژ، تمامی قطعات هیدرولیک، الکترونیکی، مکانیکی و سیستمهای انتقال قدرت روی شاسی اصلی نصب میشوند. همراستا بودن غلتکها با یکدیگر و با خط تغذیه اهمیت حیاتی دارد؛ کوچکترین انحراف میتواند منجر به تولید ورقهای موجدار یا خوردگی سریع یاتاقانها شود.
پنجم: استانداردهای بینالمللی در طراحی و ساخت ماشینآلات نورد
برای دسترسی به بازارهای صادراتی و تضمین ایمنی و کارایی دستگاه، رعایت استانداردهای فنی مهندسی در طراحی و ساخت انواع دستگاه نورد گرم صنعتی با بالاترین استاندارد ضروری است. برخی از مهمترین این استانداردها عبارتند از:
- استاندارد ASTM: برای انتخاب متریال و تست خواص مکانیکی قطعات فلزی مورد استفاده در ساخت غلتکها و بدنه.
- استاندارد ISO 9001: در مدیریت کیفیت فرآیندهای ساخت و مونتاژ کارگاهی.
- استانداردهای DIN: به ویژه در طراحی چرخدندهها، شفتها و اتصالات خار و جایخار در سیستم انتقال قدرت.
- استانداردهای ایمنی CE: جهت تامین ایمنی اپراتور، پوششدهی بخشهای دوار و سیستمهای قطع اضطراری.
رعایت این اصول در محصولات صنایع فولاد امیرحسین سبب شده تا تجهیزات تولیدی این مجموعه پایداری بالایی در شرایط سخت کاری داشته باشند.
بخش ششم: چالشهای متداول در کارکرد ماشینآلات نورد گرم و راهکارهای حل آنها
تجهیزات نورد گرم به طور مداوم در معرض حرارت، سایش، ضربه و بارهای متناوب قرار دارند. شناخت این چالشها در زمان طراحی به مهندسان کمک میکند تا دستگاهی با طول عمر بیشتر بسازند.
سایش زودهنگام غلتکها
به دلیل اصطکاک شدید میان شمش داغ و سطح غلتک، پدیده سایش رخ میدهد.
- راهکار: استفاده از آلیاژهای حاوی کروم و نیکل بالا در ساخت غلتکها و اعمال فرآیندهای سختکاری سطحی تا عمق مناسب.
ترکهای حرارتی (Thermal Fatigue)
تغییرات مداوم دما (گرم شدن بر اثر تماس با شمش و سرد شدن توسط سیستم آبگرد) موجب ایجاد ترکهای مویی روی سطح غلتک میشود.
- راهکار: طراحی بهینه سیستم نازلهای پاشش آب خنککننده برای توزیع یکنواخت دما و جلوگیری از شوک حرارتی شدید.
انحراف ضخامت محصول (Gauge Variation)
نوسانات فشار هیدرولیک یا خمش بیش از حد غلتکها در اثر نیروی نورد، باعث عدم یکنواختی ضخامت در عرض یا طول ورق میشود.
- راهکار: استفاده از سیستمهای کنترل اتوماتیک ضخامت (AGC) مبتنی بر سنسورهای دقیق فشار و جابهجایی هیدرولیکی.
بخش هفتم: چرا صنایع فولاد امیرحسین؟
انتخاب سازنده مناسب برای طراحی و ساخت ماشینآلات نورد گرم، تصمیمی استراتژیک برای کارخانجات فولادسازی است. صنایع فولاد امیرحسین با سالها تجربه در زمینه ساخت و فروش ماشینآلات نورد گرم و سرد در تهران، توانسته است اعتماد مشتریان خود را جلب کند. دلایل متمایزکننده این مجموعه عبارتند از:
بهرهگیری از مهندسی معکوس و طراحی بومی
متخصصان این مجموعه با تحلیل نمونههای برتر اروپایی، اقدام به طراحی ماشینآلاتی کردهاند که علاوه بر کارایی بالا، با شرایط بومی کارخانجات ایران سازگار باشد.
کیفیت ساخت بیرقابت در تهران
استفاده از متریال مرغوب، انجام تستهای غیرمخرب (NDT) روی جوشها، ماشینکاری دقیق با تجهیزات مدرن و تست نهایی کارکرد دستگاه قبل از تحویل، تضمینکننده کیفیت بالای محصولات این برند است.
خدمات پشتیبانی فنی و تامین قطعات یدکی
یکی از دغدغههای اصلی خریداران ماشینآلات صنعتی، تامین قطعات یدکی مانند غلتکها، چوکها و چرخدندهها در صورت بروز استهلاک است. صنایع فولاد امیرحسین با استقرار خط تولید خود در تهران، دسترسی سریع مشتریان به قطعات یدکی و خدمات پس از فروش را تضمین میکند و مانع از خواب طولانیمدت خطوط تولید کارخانجات همکار میگردد.
چشمانداز آینده صنعت نورد گرم و نقش تکنولوژیهای نوین
تکنولوژی ساخت ماشینآلات نورد به سرعت در حال پیشرفت است. امروزه هوشمندسازی و استفاده از اینترنت اشیا (IoT) در خطوط نورد گرم جایگاه ویژهای پیدا کرده است. نصب سنسورهای حرارتی، ارتعاشی و فشار روی بخشهای مختلف دستگاه نورد گرم صنعتی، امکان مانیتورینگ وضعیت سلامت دستگاه (Condition Monitoring) را فراهم میآورد. با این روش، هرگونه خرابی یا سایش غیرعادی پیش از بروز حادثه و تحمیل هزینههای سنگین به کارفرما، شناسایی شده و تعمیرات پیشگیرانه انجام میشود.
صنایع فولاد امیرحسین با رصد مستمر این فناوریها، همواره در تلاش است تا سیستمهای کنترل مدرن و قابلیتهای مانیتورینگ هوشمند را در پروژههای طراحی و ساخت ماشینآلات نورد گرم خود ادغام کند تا صنایعی پایدارتر، کارآمدتر و با راندمان انرژی بالاتر را برای کشور به ارمغان آورد
